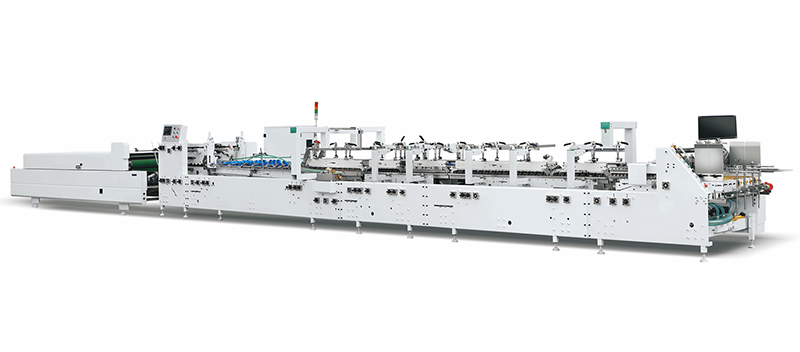

糊盒機反鉤裝置結構設計

糊盒機的反鉤裝置通常由一個彈性結構件作為動力實現對紙盒的勾底，由于機械結構的限制，通常只能調慢速糊盒速度，以對紙盒進行勾底工作，此結構大大降低了糊盒機的生產速度。

為了克服上述缺點，克服在糊盒機工作時，由于機械結構的勾底機構對糊盒機的速度限制而降低糊盒機的生產速度，研發了一種新的糊盒機反鉤裝置。

糊盒機反鉤裝置主要包括架體、鉤底部、轉動心軸、固定心軸、平衡輪、軸承、旋轉編碼器、控制模塊、光電式傳感器、傳動帶和伺服電機。

糊盒機反鉤裝置具體結構設計為：架體內設置平衡輪，平衡輪的一側設置有固定在架體上的固定心軸，平衡輪另一側設置有固定在架體上的軸承，軸承內具有轉動心軸，平衡輪一側通過穿過軸承的轉動心軸與位于架體外的鉤底部連接，平衡輪另一側與固定心軸轉動連接；平衡輪通過傳動帶與固定在架體上的伺服電機傳動連接，鉤底部位于架體一側，架體上另一側設置有光電式傳感器，固定心軸內設置有旋轉編碼器，旋轉編碼器的軸與平衡輪同軸連接，鉤底部、轉動心軸、固定心軸、平衡輪、軸承和旋轉編碼器的軸均同軸，旋轉編碼器、光電式傳感器、伺服電機和控制模塊電連接。

糊盒機的反鉤裝置的有益效果：使用探測器、伺服電機和旋轉式勾底機構，可以智能的判斷出紙盒的位置，再通過伺服電機控制勾底機構的角度實現快速智能的勾底工作。
